在海拔5000米的高原基站、穿越沙漠的通信干线、深埋冻土的骨干网络、跨越极地的海底光缆中，光纤光缆常年经受着极端温差的考验。
白天烈日暴晒，缆体温度飙升至70℃；
夜晚寒风刺骨，骤降至-40℃甚至更低。
在这种“冰火两重天”的环境中，普通材料会收缩、脆化、开裂，导致信号衰减、中断，甚至永久损坏。
如何确保光纤在数十年生命周期内，面对剧烈温度变化依然“毫发无损”？
答案就是：温度循环测试（Temperature Cycling Test）。
这是一项模拟极端气候环境的加速老化试验，被誉为光纤光缆上市前的“冷热炼狱”。
它用一次次的冷热交替，淬炼出真正可靠的“信息高速公路”。
一、什么是光纤光缆温度循环测试？
温度循环测试，是将光纤或光缆样品置于高低温交变环境中，经历多次升温、降温、保温循环，模拟其在户外长期使用中遭遇的昼夜温差、季节更替、地理气候变迁。
✅ 目的：评估光缆在热胀冷缩作用下的机械稳定性、光学性能保持性和材料耐久性。
典型应用场景：
高原/极地通信基站
跨区域长途干线
海底光缆（表层水温变化）
轨道交通、航空航天线缆
户外5G基站馈线
二、为什么必须做温度循环测试？
1. 热胀冷缩引发“内伤”
光纤（石英玻璃）、护套（PE/PVC）、加强件（钢丝/芳纶）材料热膨胀系数不同；
温度变化 → 各层材料伸缩不一 → 产生残余应力 → 光纤微弯 → 信号衰减增加
2. 低温脆化风险
普通护套材料在-40℃下变脆，易开裂；
一旦护套破裂，水分侵入 → 冻胀 → 光纤断裂
3. 高温老化
长期高温加速材料氧化、老化；
缓冲层软化 → 光纤失去保护
4. 接头与连接器失效
温度循环导致金属与塑料部件松动，影响插拔力与回波损耗
三、测试原理
在温箱中对光缆施加规定张力（如0–50N）；
按预设程序进行多周期温度变化；
实时监测光纤衰减变化（OTDR或光源-光功率计）；
试验后检查外观、机械性能。
四、标准测试流程（IEC 60794-1-2 ）
1. 样品准备
取2米以上完整光缆样品；
两端制备光纤连接器或熔接跳线；
清洁光纤，测量初始衰减值（1310nm & 1550nm）。
2. 设定测试程序

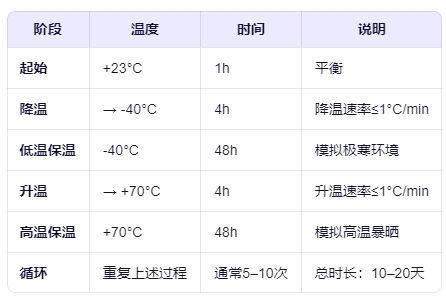

典型循环（以通用户外光缆为例）：
3. 测试中监测
每个温度极值点测量光纤衰减；
使用OTDR扫描，检测是否出现新增事件点（微弯、断裂）；
记录温度-衰减曲线。
4. 试验后检查
外观检查：护套是否开裂、变形、分层
机械测试：拉伸、压扁性能是否下降
光学测试：衰减变化 ≤ 0.1 dB/km 为合格
解剖分析：检查松套管、填充膏状态

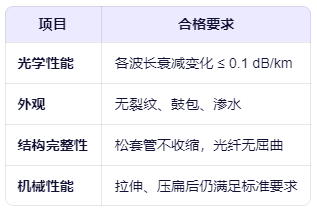

五、合格判定标准
