充电桩 防破坏锤击测试

随着新能源汽车的迅猛发展，公共充电桩已成为城市基础设施的重要组成部分。然而，在实际运营中，充电桩频繁遭遇人为破坏、恶意撞击、 vandalism（故意毁坏）等问题，轻则导致设备失灵，重则引发漏电、起火等安全事故。

为确保充电桩在复杂公共环境下的结构安全与长期可靠性，一项关键的机械防护测试被纳入产品认证与验收流程——

防破坏锤击测试（Impact Resistance / Hammer Test）

这项测试模拟人为用硬物（如锤子、棍棒）对充电桩外壳进行猛烈敲击，验证其外壳、锁具、屏幕、接口等关键部位是否具备足够的抗冲击能力。

本文将全面解读充电桩防破坏锤击测试的标准、方法、判定依据与设计应对策略，助力企业打造“打不坏”的高可靠充电桩。

一、为什么要做防破坏锤击测试？

1. 现实威胁日益严重

• 充电桩多部署于露天停车场、路边、地下车库等无人值守区域；

• 遭遇破坏形式包括：

• 恶意砸毁屏幕或按键

• 敲击充电枪接口致损

• 破坏门锁窃电或泄愤

• 醉酒、情绪失控人员攻击设备

2. 安全风险高

• 外壳破裂可能导致：

• 漏电、短路、起火

• 雨水或异物侵入引发故障

• 用户触碰带电部件

3. 运维成本高昂

• 一台充电桩维修费用可达数千元；

• 停机一天损失充电服务收入 + 用户信任度下降。

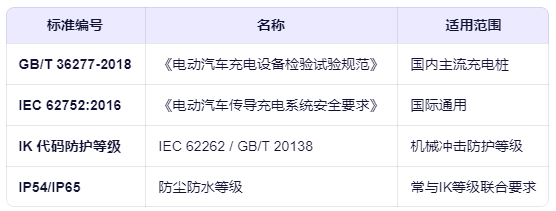

二、核心测试标准

防破坏锤击测试主要依据以下国内外标准：

其中，IK 防护等级是衡量设备外壳抗冲击能力的核心指标。

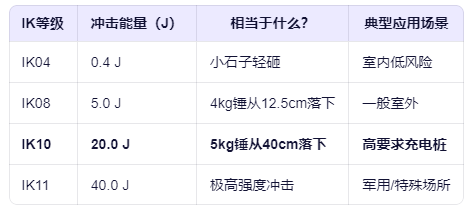

三、IK防护等级详解

IK 等级表示设备外壳对机械冲击能量的防护能力，单位为 焦耳（J）。

四、测试方法与设备

1. 测试设备：摆锤冲击试验机

• 由摆臂、锤头（5kg钢球或半球形冲击头）、释放装置组成；

• 可精确控制下落高度，实现目标冲击能量；

• 配备传感器记录冲击力与形变。

2. 测试条件

• 冲击能量：20J（对应IK10）

• 锤头质量：5kg

• 下落高度：400mm（h = E/mg = 20/(5×9.8) ≈ 0.4m）

• 冲击点：充电桩外壳薄弱部位，如：

• 屏幕面板

• 按键区

• 充电枪插座

• 门锁区域

• 散热孔格栅

• 每点冲击次数：1次（或3次，依标准要求）

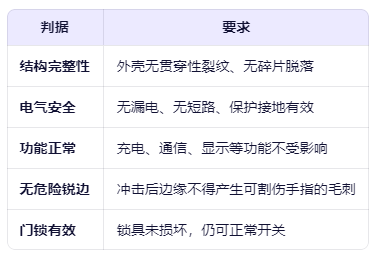

五、合格判定标准

充电桩通过测试需同时满足：
