ISTA 3B测试详解：零担运输（LTL）场景下医疗器械与工业产品包装验证的关键技术路径

在医疗器械、精密仪器及重型工业设备的物流过程中，零担运输（Less-Than-Truckload, LTL）因其多频次装卸、混载堆叠、长距离转运等特点，对包装系统提出极高要求。ISTA 3B《Individual Shipment in Mixed Load – LTL Carrier》作为国际安全运输协会（ISTA）专为LTL场景设计的综合性性能测试标准，已成为全球供应链中高价值产品包装验证的核心依据。本文深入解析ISTA 3B的技术框架、测试逻辑与实施要点，并结合医疗器械行业特性，提出针对性验证策略，助力企业有效应对LTL运输中的复杂风险。

一、什么是ISTA 3B？适用场景与定位

ISTA 3B 全称为 “Individual Shipment in Mixed Load – LTL Carrier”，适用于：

• 单件重量 ≥ 45 kg（100 lb）或
• 外形尺寸 任一边 ≥ 152 cm（60英寸）
• 通过零担货运公司（如FedEx Freight、UPS Freight、国内德邦/安能等）运输的独立包装件。

典型应用场景：

• 大型有源医疗器械（如血液透析机、移动DR、手术机器人部件）
• IVD流水线模块、实验室分析仪
• 工业泵阀、电机、控制柜
• 定制化设备整机或大型备件

✅ 核心特点：模拟LTL运输中混装、多次装卸、堆码压力、随机振动与粗暴 handling 的综合环境，强调“最坏情况”下的包装鲁棒性。

二、ISTA 3B测试流程与关键技术项目

ISTA 3B采用顺序化、多应力耦合的测试序列，完整流程如下：

1. 温湿度预处理（可选但推荐）

• 条件示例：40°C / 85% RH × 72 h
• 目的：软化纸箱、降低木材强度，暴露材料老化后的薄弱环节。

2. 随机振动测试（Random Vibration）

• 振动谱

  ：基于实测LTL运输数据，频率范围通常为 3–100 Hz

• 持续时间

  ：每轴向 180 分钟（共X/Y/Z三轴，总计9小时）

• 关键点

  ：
• 模拟长途公路运输中的持续颠簸；
• 对内部固定结构（绑带、泡沫、支架）提出高耐久性要求。

3. 集中冲击测试（Concentrated Impact）

• 模拟叉车误撞、托盘边缘撞击等局部高能量冲击；
• 使用钢球或冲击头从指定高度（如30 cm）冲击包装顶部或侧面特定区域；
• 评估局部抗穿刺与抗凹陷能力。

4. 旋转棱跌落（Rotational Edge Drop）

• 针对大型件重心偏移问题，模拟装卸时绕棱翻转跌落；
• 跌落高度依重量分级（如45–136 kg → 30 cm）；
• 比传统自由跌落更贴近LTL实际失效模式。

5. 自由跌落测试（Free Fall Drop）

• 跌落面：1面 + 1对棱 + 1角（共3次）；
• 高度：按重量查表（如≤45 kg → 46 cm；>680 kg → 10 cm）；
• 重点保护角部与底部——LTL中最易受损区域。

6. 堆码测试（Compression Test）

• 施加静态载荷，模拟运输途中上方货物堆压；

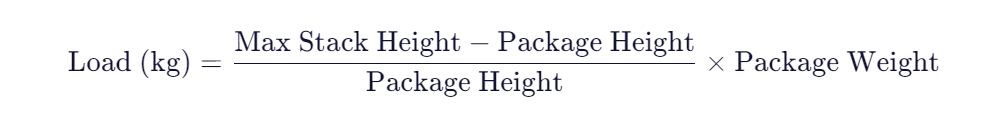

• 载荷计算公式：
•
• 持续时间：24 小时，观察塌陷、变形或密封失效。

三、ISTA 3B vs 其他标准对比

💡 结论：对于出口或高端医疗器械，ISTA 3B 是LTL场景下最严苛且最贴近现实的验证标准。

四、在医疗器械行业的实施建议

1. 样品准备

• 使用真实产品+量产包装，含所有附件、电源线、说明书；
• 若含锂电池，需先满足UN38.3，再进行ISTA 3B；
• 内部固定必须模拟实际发货状态（禁用临时胶带加固）。

2. 功能复测至关重要

测试后不仅检查外观，还需验证：

• 电气安全（GB 9706.1）；
• 核心性能（如成像分辨率、流体精度）；
• 软件启动与数据完整性；
• 无菌屏障（若含无菌附件，需染色渗透测试）。

3. 包装设计优化方向

• 角部加强

  ：使用纸护角、EPE包角；

• 底部防穿刺

  ：加铺胶合板或蜂窝纸板；

• 内部限位

  ：避免产品在箱内“晃动”，采用定制EPS或纸浆模塑；

• 外箱标识

  ：清晰标注“此面朝上”“易碎”“禁止堆码超X层”。

五、常见误区与合规提示

• ❌ 误区1：认为“通过ISTA 1A即可”——1A仅适用于小件快递，完全不覆盖LTL风险。
• ❌ 误区2：仅做跌落，忽略9小时振动——振动是LTL中导致焊点疲劳、螺丝松动的主因。
• ✅ 最佳实践：
• 在注册资料中提供完整的ISTA 3B报告（含原始数据、照片、功能测试记录）；
• 将ISTA 3B纳入设计开发验证（Design Verification）阶段，而非上市前补做。

六、结语

ISTA 3B不仅是运输包装的“压力测试”，更是对产品全链条可靠性的一次实战检验。对于依赖零担运输的大型医疗器械企业而言，主动采用ISTA 3B标准，不仅能显著降低货损率与售后成本，更能向客户和监管机构传递“以患者安全为中心”的质量承诺。未来，随着智能包装与运输监控技术的发展，ISTA 3B所代表的“模拟-验证-改进”范式，将持续引领高价值产品物流安全的新标准。
