混合气体腐蚀介绍

• 通信设备突然失灵，拆开一看，电路板上的焊点发黑？
• 工业PLC模块无故死机，检测发现继电器触点氧化？
• 数据中心服务器频繁重启，查不出原因？

如果这些故障发生在潮湿、化工厂附近、地铁站或沿海地区，那很可能不是质量问题，而是——

混合气体腐蚀（Mixed Flowing Gas, MFG）在悄悄作祟。

它不像水浸、火烧那样剧烈，却像“慢性病”一样，缓慢侵蚀电子元器件，最终导致系统崩溃。更可怕的是，它难以察觉、无法修复，一旦发生，只能更换整块电路板。

今天，我们就来揭开这个“隐形杀手”的真面目。

一、什么是混合气体腐蚀？

混合气体腐蚀（Mixed Flowing Gas Corrosion），简称 MFG，是指在特定环境条件下，空气中微量的酸性或腐蚀性气体与湿气共同作用，对金属材料（尤其是铜、银、镍、锡等）产生化学腐蚀的过程。

这些气体通常浓度极低（ppm级），肉眼和嗅觉都无法察觉，但长期暴露下，足以造成严重破坏。

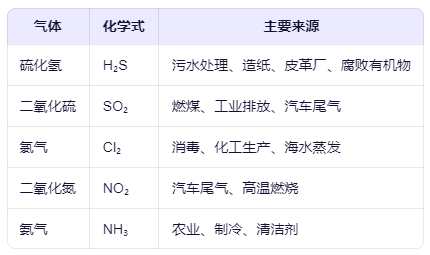

常见腐蚀性气体：

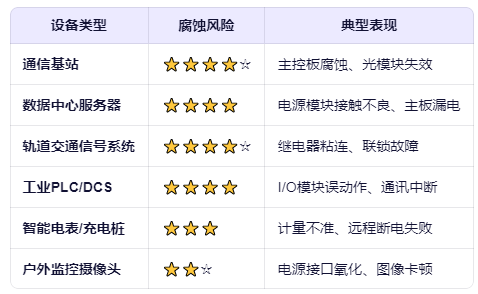

二、哪些设备最容易中招？

三、如何检测混合气体腐蚀？

由于腐蚀过程缓慢且隐蔽，常规巡检难以发现。专业检测方法包括：

1. 腐蚀标片法（Corrosion Coupon）

• 在设备附近放置铜、银标片；
• 暴露30天后测量质量增益（ΔW）；
• 根据标准（如 ASTM B810）判定腐蚀等级。

2. 在线气体监测系统

• 实时监测 H₂S、SO₂、Cl₂ 等气体浓度；
• 结合温湿度数据，评估腐蚀风险指数。

3. 失效分析（FA）

• 使用 SEM/EDS 分析腐蚀产物成分；
• 确认是否为 MFG 导致的失效。

四、混合气体腐蚀的“作案手法”

腐蚀过程通常发生在微小缝隙、焊点、连接器、继电器触点等部位，典型的反应如下：

1. 铜的腐蚀 → 黑色硫化铜（CuS）

Cu+H2S→CuS+H2Cu+H2S→CuS+H2

• 表现：PCB走线变黑、电阻增大、信号中断
• 后果：数字电路误码、模拟信号漂移

2. 银的腐蚀 → 黄褐色硫化银（Ag₂S）

4Ag+2H2S+O2→2Ag2S+2H2O4Ag+2H2S+O2→2Ag2S+2H2O

• 表现：继电器/开关触点发黑、接触电阻飙升
• 后果：控制失灵、设备拒动

3. 锡的腐蚀 → 白色氧化物或“晶须”生长

• 表现：焊点脆化、短路风险
• 特别危险：无铅焊料（Sn-Ag-Cu）更易腐蚀

结语

混合气体腐蚀，是一种低成本、高破坏力的环境失效模式。它不声不响，却能让价值百万的设备瞬间瘫痪。

在未来智能化、物联网深度渗透的时代，电子设备将更加密集、复杂，对环境可靠性的要求也更高。防住“空气中的腐蚀”，就是守住系统的生命线。
