在现代信息化社会中，通信设备（如基站、路由器、交换机、光端机、监控系统等）遍布城市与乡村，承担着数据传输、语音通话、视频监控等关键任务。然而，这些精密电子设备极易受到雷电天气的威胁——一次远距离雷击产生的瞬态过电压，就可能通过电源线、信号线或接地系统侵入设备内部，造成元器件烧毁、功能失效甚至整机报废。
为提升通信设备在恶劣电磁环境下的生存能力，防雷击浪涌测试（Lightning Surge Withstand Test）成为产品设计验证和安全认证中的强制性项目。本文将深入解析该测试的原理、标准、方法及实际应用，帮助您全面了解如何为通信设备筑起一道坚固的“电击防线”。
什么是防雷击浪涌测试？
防雷击浪涌测试，又称浪涌抗扰度测试（Surge Immunity Test），是模拟雷电感应或开关操作引起的瞬态高电压、大电流冲击，施加于通信设备的电源端口、信号端口和通信接口，以评估其在极端电磁干扰下的工作稳定性和结构安全性。
测试目的不是让设备“承受无限高压”，而是验证其是否具备足够的防护能力，确保在真实雷雨天气中：
不发生永久性损坏；
允许短暂功能异常但能自动恢复；
保障人员与网络系统的安全。
为什么通信设备必须做浪涌测试？

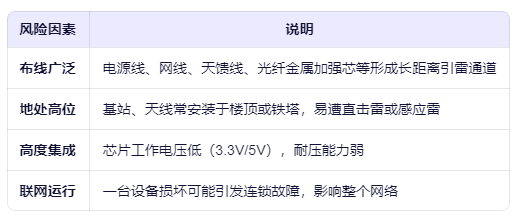

通信设备具有以下特点，使其特别容易遭受雷击影响：
据不完全统计，雷击浪涌是导致通信设备故障的三大主因之一（仅次于电源问题和散热失效）。因此，开展浪涌测试不仅是技术需求，更是运营商、行业用户和认证机构的硬性要求。
浪涌测试的关键参数
1. 浪涌波形

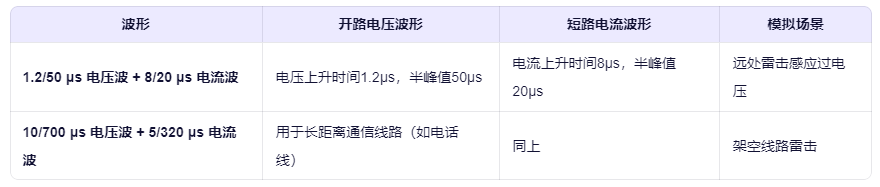

标准规定两种典型组合波，模拟不同雷击场景：
2. 测试等级

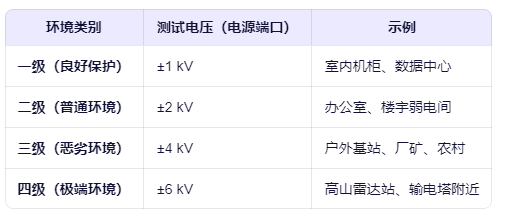

根据设备安装环境划分防护等级：
信号端口通常测试 ±0.5 kV ~ ±2 kV。
3. 耦合方式
电源端口：使用 18 μF 耦合电容 或 Combination Wave Generator (CWG) 直接注入
信号/通信端口：使用 气体放电管（GDT）+ 电阻/电容网络 耦合
差模（DM）与共模（CM）：均需测试
测试流程
预检
记录设备初始状态，确认功能正常。
设置参数
选择测试端口（AC输入、DC输入、网口、串口等）
设定浪涌极性（正/负）、电压等级、触发相位（0°/90°/180°/270°）
设置施加次数（通常每种条件5次正脉冲 + 5次负脉冲）
开始测试
浪涌发生器依次施加冲击；
实时观察设备运行状态（是否重启、死机、冒烟等）
后检
测试结束后，重新上电检查功能；
检查保险丝、TVS、压敏电阻等防护器件是否损坏；
必要时进行X-ray或电路分析。
结果判定（性能判据）

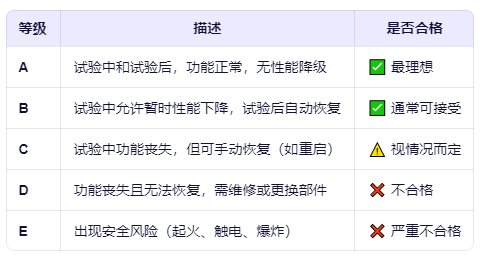

根据GB/T 17626.5，测试结果分为五类：
