在现代工业与日常生活中，电工电子产品广泛应用于户外、潮湿、雨淋甚至水下环境。从智能手机到新能源汽车，从智能电表到工业控制设备，产品可能面临雨水、喷水、溅水、浸水等多种水环境挑战。
为确保产品在各种涉水条件下的安全性和可靠性，我国制定了国家标准 GB/T 2423.38《电工电子产品环境试验 第2部分：试验R：水试验方法》，等效采用国际标准 IEC 60068-2-18。
一、标准概述
标准编号：GB/T 2423.38
标准名称：《电工电子产品环境试验 第2部分：试验R：水试验方法》
等效标准：IEC 60068-2-18
该标准是GB/T 2423系列环境试验标准的重要组成部分，专门规定了电工电子产品在液态水环境下的试验方法，用于评估产品外壳的防水性能和内部元件的耐湿能力。
二、适用范围
本标准适用于：
家用电器（如洗衣机、空调外机）
工业设备（如PLC、变频器）
通信设备（如基站、路由器）
汽车电子（如ECU、传感器）
户外照明、充电桩、智能电表等
主要目的：
检验产品外壳的密封性能；
验证产品在不同水环境下的防护能力；
支持IP防护等级（Ingress Protection）中IPX1～IPX8的测试验证；
为产品设计、质量控制和安全认证提供依据。
三、试验R的核心内容

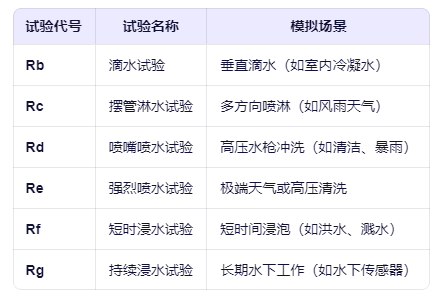

“试验R”是一组系统的水环境试验方法，根据水的作用方式和强度，分为多个子试验，主要包括：
四、主要试验方法详解
1. 试验Rb：滴水试验（IPX1 & IPX2）
目的：模拟垂直或倾斜滴水对产品的影响。
设备：滴水箱（带可调节滴水孔的金属板）
条件：
滴水量：1±0.5 mm/min
时间：10 min（IPX1）、每倾斜15° 2.5 min（共4个角度，IPX2）
样品旋转：4r/min（可选）
判定：试验后内部无明显水迹，功能正常。
2. 试验Rc：摆管淋水试验（IPX3 & IPX4）
目的：模拟雨水从不同方向喷淋。
设备：摆管淋雨装置（半圆形管，孔径0.4~0.6mm）
条件：
摆动角度：±60°（IPX3）、±180°（IPX4）
流量：0.07 L/min·mm（管长）
时间：10 min
判定：无水进入导致危险，功能正常。
3. 试验Rd：喷嘴喷水试验（IPX5 & IPX6）
目的：模拟高压水冲洗或暴雨冲击。
设备：标准喷嘴（内径6.3mm或12.5mm）
条件：
距离：2.5~3m（IPX5）、4~6m（IPX6）
压力：30 kPa（IPX5）、100 kPa（IPX6）
流量：12.5 L/min（IPX5）、100 L/min（IPX6）
时间：至少3 min/m²，最少5 min
判定：无有害水进入，绝缘性能符合要求。

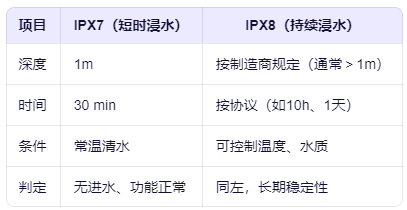

4. 试验Rf / Rg：浸水试验（IPX7 & IPX8）
五、结果判定
试验后需进行以下检查：
外观检查：是否有水迹、腐蚀、变形；
功能测试：通电运行，验证各项功能是否正常；
电气安全：测量绝缘电阻、耐压性能是否符合要求；
内部检查：必要时开盖检查内部是否有积水或湿气。
合格判定：无危及安全的进水，功能正常，电气性能符合标准。
六、与IP防护等级的关系与IP防护等级的关系

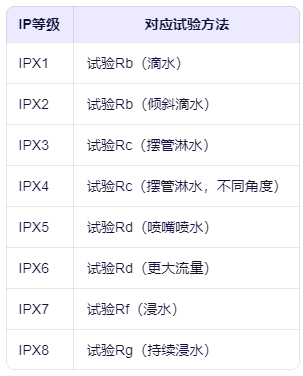

GB/T 2423.38 是实现 GB/T 4208（等同IEC 60529） 中IPX1～IPX8防水等级的试验方法支撑标准。两者关系如下：
