耐划痕的测定方法，主要是模仿现实生活中某种物体刮擦家具表面后，评价家具表面抵抗其他物体刮伤的能力，为指导企业生产、提高家具表面质量、规范家具市场秩序提供技术支撑，为保护广大消费者的合法权益提供技术保障。
漆膜耐划痕试验条件
试验应在温度为(23± 2) ℃和相对湿度为(50± 5) %的环境条件下进行
漆膜耐划痕
1. 砝码放在划针上的划痕仪；用于测量划痕宽度的设备精度为±0. 05 mm, 用于检查划针尖端几何形状的设备精度为±0. 01 mm。
2. 带有滑动砝码的划痕仪：用于测量划痕宽度的设备精度为±0. 05 mm, 用于检查划针尖端几何形状的设备精度为±0. 01 mm。

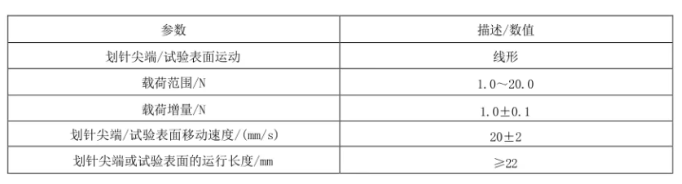

划针尖端由金刚石制成，圆角部分半径(R) 为(0. 30±0. 01) mm。划针尖端的球形部分和锥体截面之间的连接处能确保划针尖端在测试区域上产生宽度大于或等于0. 30 mm 的划痕，不影响锥体截面，尖端应安装在支架中，柄部前侧的平坦部分应面向工作方向。使用前应检查划针尖端。
漆膜耐划痕试验步骤
1.’预处理：应将试样放在温度为(23±2)℃、相对湿度为(50±5)%的环境中， 至少存放48 h
2. 检查针：每次试验前应对划针尖端进行目测检查，如发现尖端有变化或有疑问时，应使用测量设备检查划针尖端。如有任何平整度、孔洞或其他类型的损坏，应更换新的划针。
3.划痕试验：
准备3个试验样板。所取的试验样板应距离边缘至少20 mm, 其形状适合所用夹紧装置的类型。试验前，应用清洁布仔细擦拭试验表面，不应划伤试验表面。试验表面应平整。将划痕仪放置于水平位置，划针垂直于试验表面。对于每个试验表面，重复划痕测试并记录宽度测量的结果，精确至0. 05 mm。如适用，划痕应沿纹理方向进行。先做第一个试验表面，载荷从1.0N开始，并以1.0N的增量继续测试，直至20. 0 N, 或者直至划痕宽度不小于0. 30 mm, 以先达到的为准。
漆膜耐划痕征类型及判定要求
在试验环境条件下静置24h 后，用清洁布仔细擦拭试验表面，不应划伤试验表面。然后由1名检验人员通过测量设备测量所有划痕宽度。如有疑问，由3名检验人员进行测量。
漆膜耐划痕相关标准
当有1名检验人员时，记录耐划痕的初步评定值，并作为耐划痕的中间评定值，精确至1.0 N。计算3个试验表面中间评定值的平均值作为耐划痕的最终值，精确至1.0N。
当有3名检验人员时，记录耐划痕的初步评定值，计算每个试验表面初步评定值的平均值作为耐划痕的中间评定值，精确至1.0N。计算3个试验表面中间评定值的平均值作为耐划痕的最终值，精确至1.0N。
漆膜耐划痕相关标准
GB/T 4893.10-2024家具表面漆膜理化性能试验第10部分：耐划痕测定法
