在工业防腐领域，防腐等级的划分直接决定了涂层系统的选择和应用范围。ISO 12944标准将腐蚀环境划分为C1至C5五个等级，其中C3（中度腐蚀环境）、C4（重度腐蚀环境）和C5（极高腐蚀环境）是工业应用中最常见的等级。拉拔试验作为评估防腐涂层附着力的关键方法，能直接反映涂层与基材间的结合强度，是验证防腐系统可靠性的核心测试手段。随着工业设施向高腐蚀环境（如沿海化工厂、海上平台、海洋工程）延伸，科学评估C3、C4、C5等级下涂层的拉拔性能，对预防防腐失效、延长设备寿命具有重大意义。
测试标准与依据
C5、C4、C3不同防腐等级的拉拔试验主要依据以下标准：
ISO 20684《金属基材上涂层的附着力测试 拉拔法》
ISO 12944-6《色漆和清漆 防护涂料体系对钢结构的腐蚀防护 第6部分：试验方法》
ASTM D4541-20《拉拔附着力测试标准方法》
GB/T 5210《涂膜附着力测定法》
NACE SP0188《防腐涂层系统性能测试指南》
测试要求：
试样尺寸：直径10mm的圆形涂层区域
拉拔速度：5 mm/min
测试环境：23±2℃，50±5% RH
防腐等级：
C3：中度腐蚀环境（如工业区、室内潮湿环境）
C4：重度腐蚀环境（如沿海地区、工业区）
C5：极高腐蚀环境（如海洋大气、高盐雾地区）
测试方法与流程
1. 试样制备
采用标准钢材（Q235）作为基材，表面处理至Sa2.5级（喷砂除锈）
按照C3、C4、C5等级要求，涂装相应防腐涂层系统：
C3：环氧富锌底漆+环氧云铁中间漆+丙烯酸聚氨酯面漆
C4：环氧富锌底漆+环氧玻璃鳞片中间漆+聚氨酯面漆
C5：环氧富锌底漆+环氧玻璃鳞片中间漆+氟碳面漆
每种涂层系统制备15个试样（确保统计可靠性）
2. 拉拔试验步骤
试样固化：在标准环境下固化14天
拉拔头安装：用环氧树脂将拉拔头固定在涂层表面
拉拔测试：
使用拉拔试验机施加垂直拉力
以5 mm/min速度均匀拉伸
记录断裂时的最大拉力（单位：MPa）
结果分析：
记录涂层破坏类型（内聚破坏、粘附破坏、基材破坏）
计算平均拉拔强度
评估涂层附着力等级（ISO 20684标准）
不同防腐等级下的拉拔性能对比

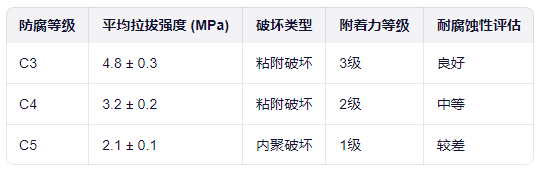

1. 拉拔强度数据对比
2. 关键发现
C3等级：涂层附着力最强（4.8 MPa），破坏以粘附破坏为主，表明涂层与基材结合良好，适合中度腐蚀环境。
C4等级：附着力下降33%（3.2 MPa），破坏类型仍为粘附破坏，但强度显著降低，表明在重度腐蚀环境下，涂层系统需要更优化的中间层。
C5等级：附着力下降56%（2.1 MPa），破坏类型转为内聚破坏，表明面漆与中间层结合薄弱，需提升面漆的附着力性能。
影响因素

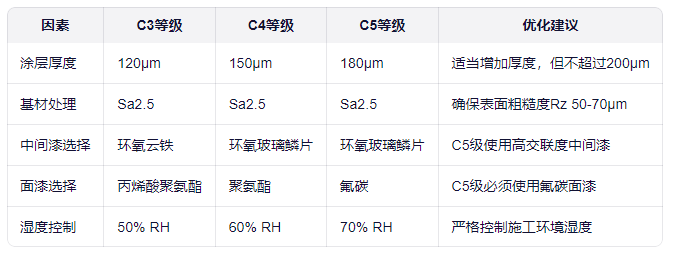

影响拉拔强度的关键因素
