漆膜耐冲击测定法GB/T 1732解析

一、什么是漆膜耐冲击性？

耐冲击性（Impact Resistance）是指漆膜在高速重锤冲击下，抵抗开裂、剥落或从底材上剥离的能力。它综合反映了涂层的韧性、附着力和延展性，是衡量其机械性能的重要指标。

二、标准依据：GB/T 1732《漆膜耐冲击测定法》

我国现行标准为 GB/T 1732-2020（替代1993版），等效采用国际通用测试原理，适用于各类色漆、清漆及其配套涂层体系。

核心设备：漆膜冲击试验仪

由底座、冲头（Φ8mm钢制半球）、重锤（可调节高度/质量）、刻度导管组成；

冲击能量通过重锤质量 × 下落高度（单位：kg·cm）精确控制。

三、测试原理与操作步骤

1. 试板制备

基材：通常为0.2–0.3 mm马口铁或符合产品实际应用的金属板；

涂装：按标准工艺施涂，干燥养护至规定时间（如7天）。

2. 冲击测试

• 将试板涂膜面朝上置于仪器底座；

• 调节重锤至指定高度（如50 cm），释放自由下落，冲击冲头；

• 观察漆膜是否出现裂纹、剥落、起皱或从底材分离。

3. 结果判定

通过：冲击点及周围无肉眼可见破坏；

未通过：出现任何开裂或脱落；

报告值：以“不破坏的最大冲击高度（或能量）”表示。

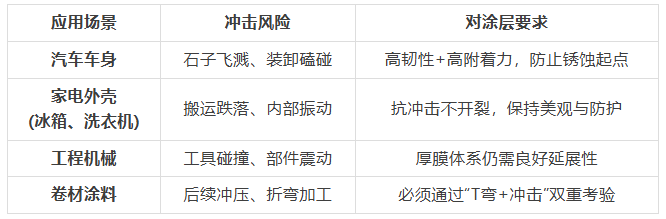

四、为什么耐冲击性如此重要？

❌ “硬度高的漆膜一定耐冲击”
→ 错！硬度与韧性常呈反比。高硬度漆膜可能很脆，一撞就裂。

❌ “只要附着力好就耐冲击”
→ 不全面！附着力是基础，但漆膜自身断裂伸长率同样关键。
